一、工藝介紹

綜合廢水自流經格柵格去大顆粒懸浮物流入廢水調節池；調節池中廢水均質均量后，通過液位計控制由污水提升泵打入水解池，利用厭氧微生物來對廢水中N、P、CODcr、BOD5等污染物進行降解。水解池內掛有彈性纖維復合填料以增加微生物量，池內存在高濃度的污泥混合液及生物膜，在池內有機物被兼氧菌降解，提高了廢水的可生化性，同時，在微生物的作用下，將有機氮和氨態氮轉化為N2和NxO氣體的過程。水解池出水流入氧化池，在好氧的微生物作用下，將廢水中NH4+轉化為NO2-和NO3-。又借助池內彈性填料上附著的好氧微生物的氧化代謝作用，分解廢水中的有機污染物，從而降低其BOD5、CODcr、等污染物指標。接觸氧化池出水自流入沉淀池，沉淀的污泥適當經氣提打入污泥池消化處理，沉淀池的污水主要進行泥水分離后再流入后續清水消毒池達標排放。污泥池累積的剩余污泥消化后由抽泥泵定期清理外運，上清液回流水解池進行反硝化脫氮處理。

二、工作原理

設備去除有機物污染物及氨氮主要依賴于設備中的A/O生物處理工藝。其中工作原理是在A級，由于污水有機物濃度很高，微生物處于缺氧狀態，此時微生物為兼性微生物，他們將污水中的有機氮轉化分解成NH3-N,同時利用有機碳作為電子供體，將NO2-N,NH3-N轉化成為N2，而且還利用有機碳源和NH3-N合成新的細胞物質，所以A級池不僅具有一定的有機物去除功能，減輕后續好氧池的有機負荷，以利于硝化作用的進行，而且依靠原水中存在的較高濃度有機物，完成反硝化作用，終消除氮的富營養化污染。在O級，由于有機物濃度已大幅度降低，但仍有一定量的有機物分解成CO2和H2O,自養型細菌（硝化菌）利用有機物分解產生的無機碳或空氣中的CO3作為營養源，將污水中的NH3-N轉化成NO2-N,NO3-N,O級池的出水部分回流到A級池，為A級池提供電子接受體。通過反硝化作用終消除氮污染。

三、設備特點

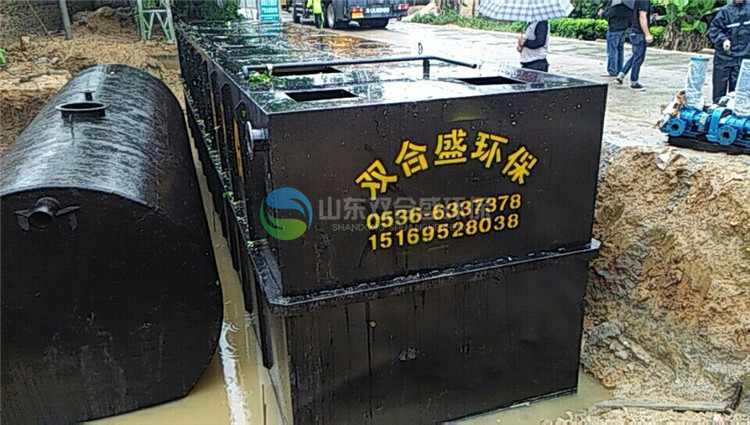

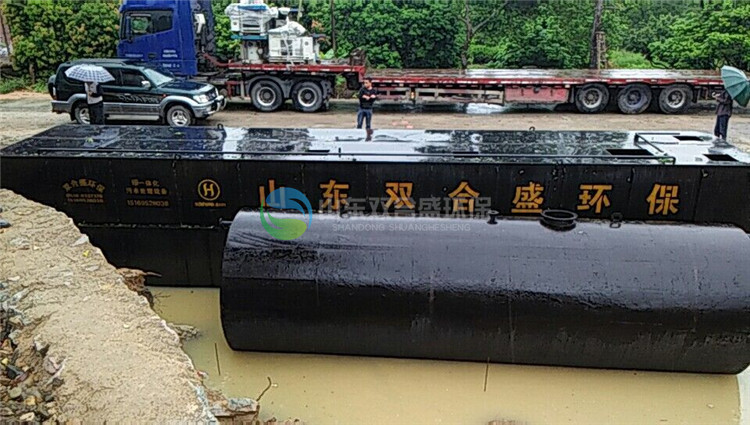

1、設備可埋入地表以下，地表可用為綠化或廣場用地，因此該設備不占地表面積，不需蓋房，更不需采暖保溫。

2、設備由二級池子組成，為鋼結構，采用國內首創的互穿網絡防腐涂料進行防腐。它是一種橡膠網絡與塑料網絡互相貫穿形成互穿網絡聚合物。他能耐酸、堿、鹽、汽油、煤油、耐老化、耐沖磨、能帶銹防銹。設備一般涂刷該涂料后，防腐壽命可達15年以上。

3、設備中的A/O生物處理工藝采用推流式生物接觸氧化池，它的處理效果優于完全混合式或二、三級串聯完全混合式生物接觸氧化池。并且它比活性污泥池體積小，對水質適應性強，耐沖擊性能好，出水水質穩定，不會產生污泥膨脹。同時在污泥接觸氧化池中采用了新型彈性立體填料，它具有實際比表面積大，微生物掛膜、脫膜方便，在同樣有機物符合條件下，比其他填料對有機物的去除率高，能提高空氣中的氧在水中的溶解度。

4、由于在A/O生物處理工藝中采用了生物接觸氧化池，其填料的體積負荷比較低，微生物處于自身氧化階段，因此產泥量較少。此外，生物接觸氧化池所產生的污泥含水率遠遠低于活性污泥池所產生污泥的含水率。因此，污水經設備所產生的污泥量較少，一般僅需180天左右排一次泥。

5、設備除采用了常規的鼓風機消音措施外（如隔振墊、消音器等）還在鼓風房內壁設置了新型吸音材料，使設備運行時的噪音低于50分貝，減輕了對周圍環境的影響。

6、設備配有土壤脫臭設施。其利用鋼筋混凝土結構池體上部空間設置改良土壤及布?xì)夤?。?dāng)惡臭成分通過土壤層溶解于土壤所含水分中，進而由于土壤的表面吸附作用及化學反應轉入土壤，終被其中的微生物分解而達到脫臭目的。

7、設備配套全自動系統及設備損壞報警系統，設備可靠性好，因此平時一般無需專人管理，只需每月或每季節的維護與保養。

四、適用范圍

賓館、飯店、療養院、醫院；住宅小區、村莊、集鎮；車站、飛機場、海港碼頭、船舶；工廠、礦山、部隊、旅游點、風景區；與生活污水類似的各種工業有機廢水。

五、工藝流程

工藝設施
（1）格柵井
設置目的：在生活污水進入調節池前設置一道格柵，用以去除生活污水中的軟性纏繞物、較大固顆粒雜物及飄浮物，從而保護后續工作水泵使用壽命并降低系統處理工作負荷。
設置特點： 格柵井設置鋼筋砼結構，格柵采用手動機械框式。
（2）調節池
設置目的：生活污水經格柵處理后進入調節池進行水量、水質的調節均化，保證后續生化處理系統水量、水質的均衡、穩定，并設置預曝氣系統，用于充氧攪拌，以防止污水中懸浮顆粒沉淀而發臭，又對污水中有機物起到一定的降解功效，提高整個系統的抗沖擊性能和處理效果。
設置特點：調節池設計為鋼筋砼結構。
（3）調節池提升水泵
設置目的： 調節池內設置潛污泵，經均量，均質的污水提升至后級處理。
設計特點： 潛污泵設置二臺，液位控制，水泵采用無堵塞撕裂雜物泵。
（4）沉淀池
設置目的： 進行固液分離去除生化池中剝落下來的生物膜和懸浮污泥，使污水真正凈化。

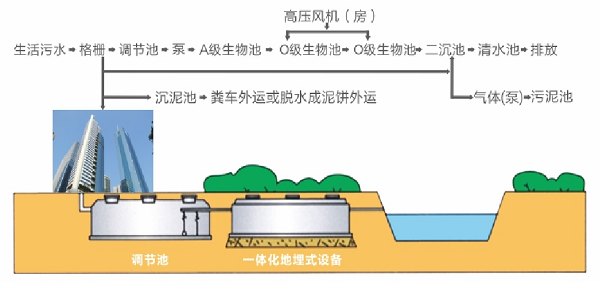

一體化污水處理設備的工藝流程
設計特點： 設計為豎流式沉淀池，其污泥降解效果好。
采用三角堰出水，使出水效果穩定。
污泥采用氣提法定時排泥至污泥池，并設污泥氣提回流裝置，部分污泥回流至A級生物處理池進行硝化和反硝化，也減少了污泥的生成，也利于污水中氨氮的去除。
該池設計為A3鋼結構。
（5）A級生物處理池（缺氧池）
設置目的： 將污水進一步混合，充分利用池內生物彈性填料作為細菌載體，靠兼氧微生物將污水中難溶解有機物轉化為可溶解性有機物，將大分子有機物水解成小分子有機物，以利于后道O級生物處理池進一步氧化分解，同時通過回流的硝炭氮在硝化菌的作用下，可進行部分硝化和反硝化，去除氨氮。
設計特點： 內置生物彈性填料，又具有水解酸化功能，同時可調節成為O級生物氧化池，以增加生化停留時間,提高處理效率。 該池設計為A3鋼結構。
（6）O級生物處理池（生物接觸氧化池）
設置目的：該池為本污水處理的核心部分，分二段，前一段在較高的有機負荷下，通過附著于填料上的大量不同種屬的微生物群落共同參與下的生化降解和吸附作用，去除污水中的各有機物質，使污水中的有機物含量大幅度降低。
后段在有機負荷較低的情況下，通過硝化菌的作用，在氧量充足的條件下降解污水中的氨氮，同時也使污水中的COD值降低到更低的水平，使污水得以凈化。
設計特點： 該池由池體、填料、布水裝置和充氧曝氣系統等部分組成。 該池以生物膜法為主，兼有活性污泥法的特點。
池中填料采用彈性立體組合填料，該填料具有比表面積大，使用壽命長，易掛膜耐腐蝕不結團堵塞。
填料在水中自由舒展，對水中氣泡作多層次切割，更相對增加了曝氣效果，填料成籠式安裝，拆卸、檢修方便。該池分二級，使水質降解成梯度，達到良好的處理效果，同時設計采用相應導流紊流措施，使整體設計更趨合理化。
池中曝氣管路選用ABS管，耐腐蝕。不堵塞 ，氧利用率高。 該池設計為A3鋼結構。
（7）沉淀池
設置目的： 進行固液分離去除生化池中剝落下來的生物膜和懸浮污泥，使污水真正凈化。
設計特點： 設計為豎流式沉淀池，其污泥降解效果好。采用三角堰出水，使出水效果穩定。 污泥采用氣提法定時排泥至污泥池，并設污泥氣提回流裝置，部分污泥回流至A級生物處理池進行硝化和反硝化，也減少了污泥的生成，也利于污水中氨氮的去除。 該池設計為A3鋼結構。
（8）消毒池
設置目的： 二沉池出水流入消毒池進行消毒，使出水水質符合衛生指標要求，合格外排。
設計特點： 消毒池內設計消毒裝置，導流板，消毒設計投加氯片接觸的消毒方式。該投加方式具有投加方便，簡單安全等特點，經消毒后的水再排入市政污水管道或附近水域。 該池設計為A3鋼結構。
9）污泥池
設置目的： 二沉池排泥定時排入污泥池，進行污泥濃縮，和好氧消化，污泥上清液回流排入調節池再處理，剩余污泥定期抽吸外運（每年二至三次）。
設計特點： 該池設計為A3鋼結構。
（10）風機
設置目的： 供A/O級生化池、調節池中充氧曝氣，攪拌。
設計特點： 設置二臺，一用一備（交替運行） 風機設計選用為峻清有限公司，該機具有體積小，噪聲低，風量足，性能穩定可靠等特點。
（11）PC自動控制柜，行全自動程序控制運行。
AO工藝即缺氧好氧工藝（Anoxic Oxic），是一種改進型的采用活性污泥法的污水處理工藝，不僅可以降解有機物，還具有一定的除磷脫氮效果。
AO工藝將缺氧和好氧生化工藝串聯起來，其中，缺氧段溶解氧DO的濃度控制在0.2mg/L以下，好氧生化段溶解氧DO的濃度控制在2-4mg/L。
