一、產品概述

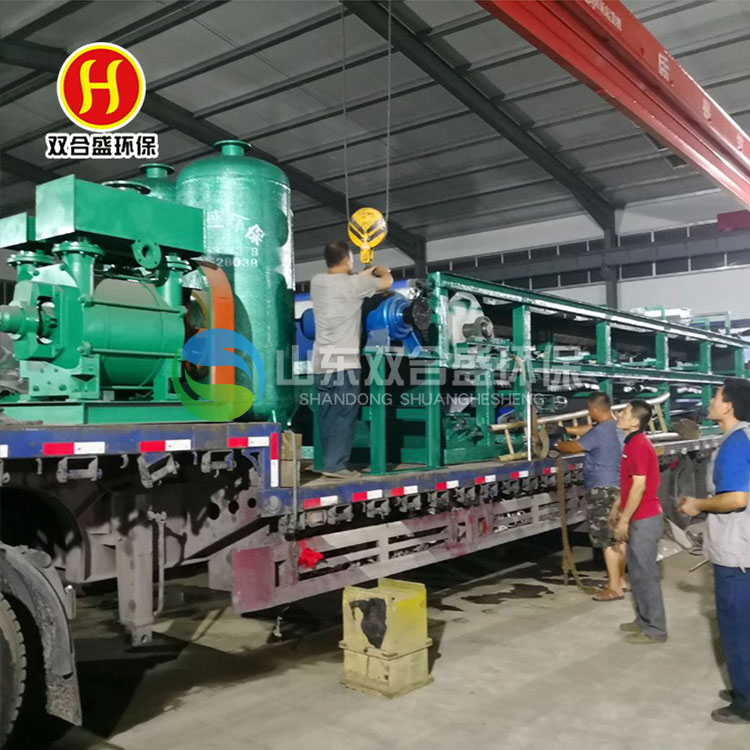

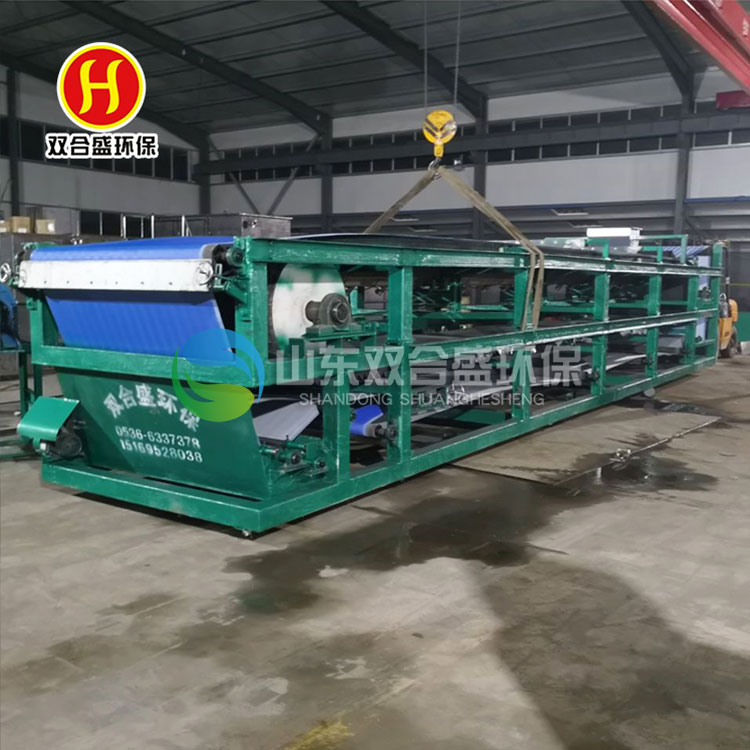

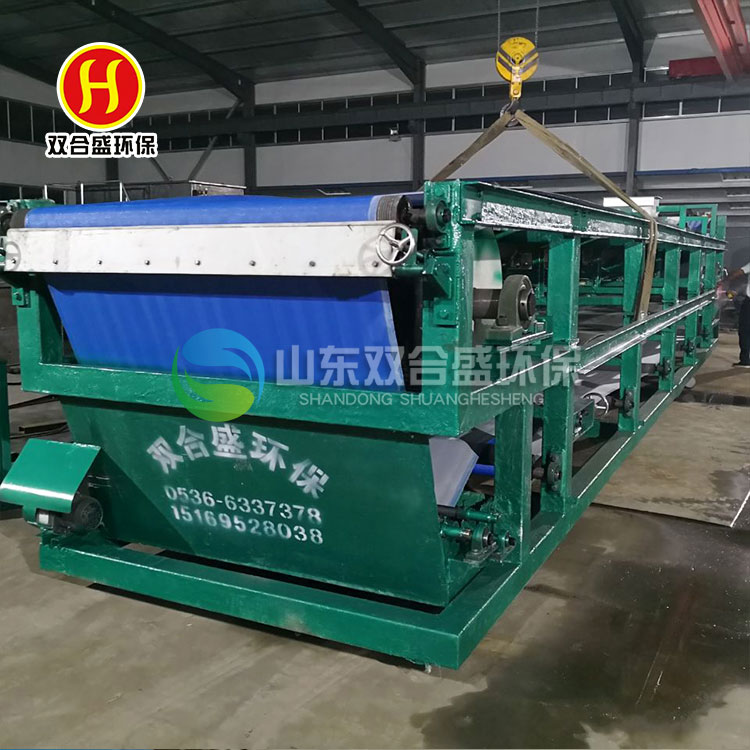

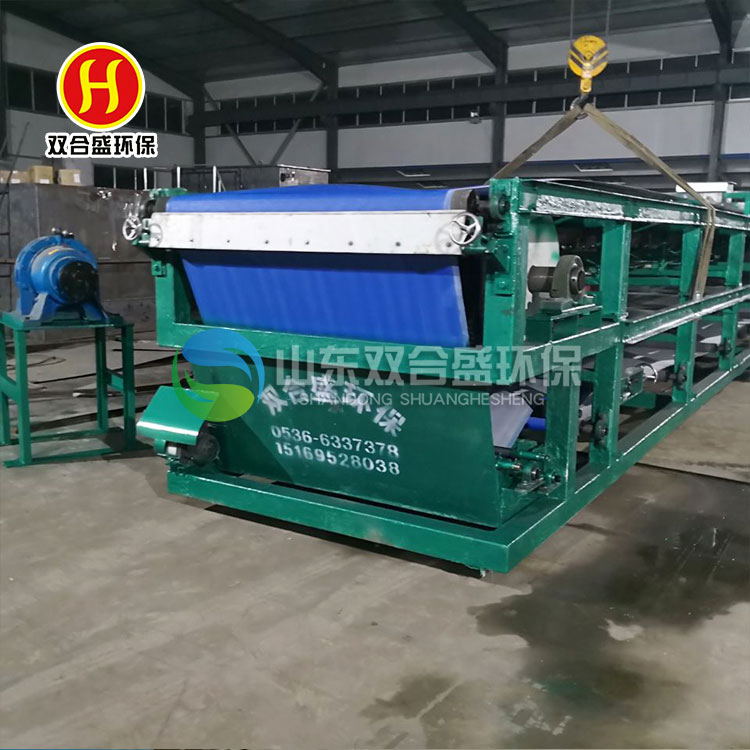

DU橡膠帶式真空過濾機是我廠在引進國外同類產品技術基礎上,自主開發的一種過濾固液分離設備。該設備采用了固定真空盒,膠帶在真空盒上滑動,真空盒與膠帶間構成運動密封的結構型式,以真空負壓為推動力實現固液分離的設備。在結構上,過濾區段沿水平長度方向布置,能連續自動完成過濾、濾餅洗滌、卸渣、濾布再生等工藝操作,并且母液有與濾餅洗滌液可以分段收集。具有過濾效率高、生產能力大、洗滌效率好,濾餅水分低、操作靈活、維護簡單等優點,已廣泛應用于冶金、礦山、化工、造紙、食品、制藥、洗煤、環保等領域中的固液分離,尤其在煙氣脫硫中的石膏脫水方面(FGD)有良好的應用。
二、技術特點
1、整體結構模塊化設計,可靈活組裝,便于運輸和安裝。
2、自動化程度高;下料、過濾、洗滌、吸干、卸料、濾布清洗均為連續自動化,提高生產效率,降低運行成本,大大減輕工人勞動強度,改善工作環境。
3、過濾速度快;物料通過沉淀區,大顆粒在底層,小顆粒在上層,濾餅結構合理,濾液通透阻力小,可進行薄層快速過濾。
4、過濾工藝方便;濾餅厚度、洗水量。逆流洗滌級數、真空度、濾布速度任意調整,以達到較好過濾效果。
5、洗滌效果好;可實現多級平流或逆流洗滌,洗滌均勻,母液和洗滌液根據工藝需要可分別收集和再利用。
6、控制系統應用了DCS技術,可實現現場和遠程自動控制。
真空盒與升降裝置:
真空盒采用分節聯結成整體,每節均有管口與集液總管相連形成真空集液系統。同時設計了一套升降機構,有利于更換摩擦帶。
糾偏裝置:
采用氣缸或氣囊推動糾偏轉一定角度來自動糾正濾布的偏移,保證濾布的正常運轉。張緊裝置通過絲杠調節膠帶張緊度,以保證膠帶有足夠的摩擦力,并且不發生跑偏現象。采用工藝水噴射,清洗濾布和膠帶,且配有真空吸管密封的箱體,這樣可以保證清潔的工作現場。噴頭采用美國噴霧公司的產品,可以充分保證清洗效果。
淋洗工藝:
采用逆流淋洗與噴淋洗裝置,同時可根據物料及工藝的要求采用順流洗滌和逆流洗滌兩種方法,對物料清洗的更干凈。
三、控制系統
采用遠程與現場交互控制的方式,方便了工作的操作,便于實施無人操作。
四、膠帶裙邊及擋板
采用EP200四層聚酯布的環形橡膠帶,膠帶裙邊采用組合結構即波形裙邊與平行膠帶粘合而成,這種結構裙邊伸縮性好,可避免裙邊經過輥筒改向破裂,可防止料液從兩側流出。橡膠帶的上部構造為中間一排排水溝槽,溝槽中間鉆有真空排液孔,鉆空部位為純橡膠無布層,可防止液體通過布層纖維進入橡膠層導致膠帶分層,大大的延長了橡膠帶的使用壽命。
水平帶式真空過濾機以濾布為過濾介質,是充分利用物料重力和真空吸力實現固液分離的分離設備。采用整體的環形橡膠帶作為真空室。環形膠帶由電機拖動連續運行,濾布鋪敷在膠帶上與之同步運行,腔帶與真空滑臺上環形摩擦帶接觸并形成水密封。料漿由布料器均勻地布在濾布上。當真空室接通真空系統時,在膠帶上形成真空抽濾區,濾液穿過濾布經膠帶上的橫淘槽匯總并由小孔進入真空室,固體顆粒被截留在濾布上形成濾餅。進入真空室的液體經汽水分離器排出,隨著橡膠帶的移動,已形成濾餅依次進入濾餅洗滌區和洗千區,后濾布與膠帶分開,在卸料輥處將濾餅卸出。卸除濾餅的濾布經清洗后蕕得再生,再經過組支承輥和糾偏裝置后重新進入過濾區,開始進人新一過濾期。
