一、概述

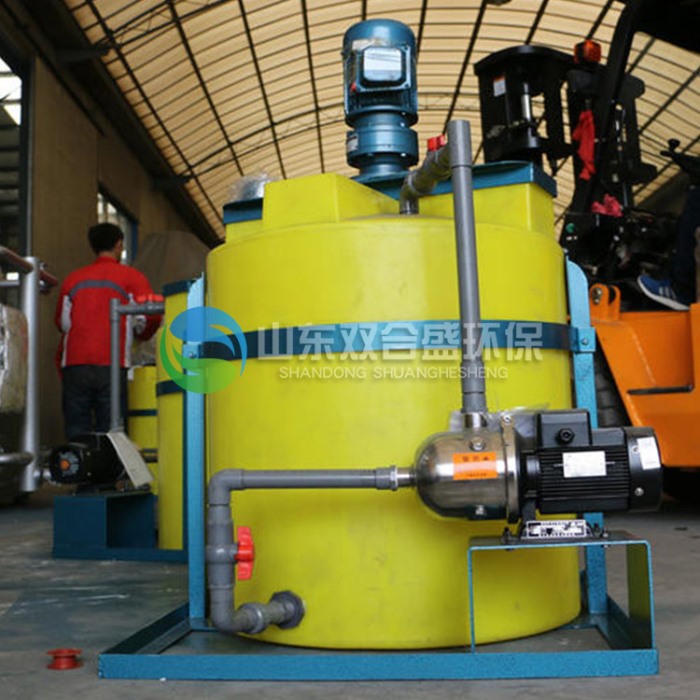

加藥裝置主要用于電廠的給水、爐水、循環水、廢水等處理，也可用于石油、化工、環保、供水系統等行業。單元組合式加藥裝置，主要有溶液箱、計量泵、過濾器、安全閥、止回閥、脈沖阻尼器、水位表、控制柜等組成一體化安裝在一個底座上。用戶只需將組合式加藥裝置安放在加藥間，將加藥管接好接通電源即可啟動投入運行，這種工廠化的整套裝置，可大大減少設計和現場施工的工作量，對整機的質量、安全和現場投運提供了可靠的保證。

二、工作原理

加藥裝置是以計量泵為主要投加設備、將溶藥箱、攪拌器、液位計、安全閥、止回閥、壓力表、過濾器、緩沖器、管路、閥門、底座、扶梯、自動監視系統、電力控制系統等按工藝流程需要組裝在一個公共平臺上，形成一個模塊，即所謂的撬裝式組合式單元。

加藥裝置，采用的是機電一體化結構形式，從安裝上可分為固定式和移動式（推車式），每種形式的加藥裝置均配有攪拌系統、加藥系統和自動控制系統。幾個固定式撬裝可組合成一個整體，加上變頻控制系統，可實現就地控制、遠程自動控制、手動和自動相互轉換加藥。具有結構緊湊，體積小、噪音低、工作平穩、安裝簡單、操作使用方便等優點。

加藥裝置通過不同的工藝設計，準確配置各類固體和液體的化學藥品的溶液，再用計量泵準確投加，以達到各種設計要求。如除垢、除氧、混凝、加酸、加堿等。加藥過程可手動操作，也可通過PC機、磁翻板液位計、PH計、行程控制器、變頻器等各種電器、儀表、使加藥裝置成為機電一體化產品、實現自動控制。

加藥裝置的加藥量及加藥壓力，可根據工業流程的需要，選取合適的計量泵。流量從1L/h到8000L/h,壓力從0.1MPa到25MPa范圍內均可選擇到合適的產品，計量泵的計量精度可高達±1%，并且可以實現多種介質同時輸送，單獨調整。加藥裝置中溶液箱的容積可由0.1m3到20m3,可根據加藥量選定，根據輸送介質的不同，有多種材料可供選擇，如碳鋼（碳鋼襯膠）、不銹鋼、非金屬材質（PE、PVC、PP、PTFE）等。1、化學補水、凝結水加氨系統。

加氨系統可實現全自動控制；氨液的配制除手工配制外還可進行自動控制，當溶液箱液位低于設定值時，自動開啟溶液箱進水閥至高液位時自動關閉，加氨量的控制除手工控制外也可進行自動控制，經PLC程控系統進行PID運算后由變頻器控制加氨計量泵的加氨量達到全自動加藥的目的。

2、爐水加磷配鹽系統

磷酸鹽溶液的配制，將磷酸三鈉直接加入溶液箱加藥處，啟動攪伴機進行溶解，加磷酸鹽量的控制除手工控制外還可進行全自動控制，經PLC程控系統進行PID運算后由變頻器控制磷計量泵的量達到自動加藥的目的。

三、應用范圍

1、火力發電行業爐水處理系統、循環冷卻系統、中央空調循環水系統、原水預處理和廢水處理系統；

2、石油、化工行業爐水處理系統、循環冷卻系統、化學添加劑投加系統、醫療、電子等行業的廢水處理消毒系統；

3、市政給水、游泳池、水廠、污水處理、建筑生活水的消毒；

4、工業循環水、工業廢水處理的消毒；

5、其他相關行業液體投加系統。

五、選型注意事項

1、用戶選用加藥裝置時，首先根據系統需要投加溶液量來確定選用規格（包括計量泵參數、攪拌箱容積、溶液箱容積及現場條件），再根據投加情況，確定投加方式（一般采用“一開一備”或多開一備的方式）；

2、根據需要選取加藥裝置各部件的材質（不銹鋼、碳鋼、非金屬材料）、計量泵型號（隔膜泵、柱塞泵）或供所加藥劑的參數（名稱、濃度、溫度、密度、粘度、腐蝕性等）；

3、訂購系統為幾箱幾泵；

4、計量泵是柱塞泵還是隔膜泵；

5、計量泵流量和壓力；

6、系統是手動控制還是自動控制；

7、其他對加藥裝置的特殊要求。 加藥裝置又稱加藥系統、加藥設備。

加藥裝置根據工藝流程向各種系統中注入化學藥液的成套裝置，該裝置按照使用場合可分為三大類。

1、油田加藥裝置。主要用于在石油開采中向平臺上的井口和及其他系統注入絮凝劑、阻垢劑、緩蝕劑、破乳劑等各種藥液。

2、鍋爐加藥裝置。可用于鍋爐給水加氨和加聯氨、凝結水加氨和加聯氨、停爐保護加氨和加聯氨，以及向蒸汽鍋爐中加磷酸鹽、主要用于電廠和電站。

3、水處理加藥裝置。在水處理過程中向自來水、廢水、污水中加藥。主要用于有關給排水處理、環保等工藝流程。如自來水廠、賓館、飯店、游泳池、污水處理廠等。
