一、概述
桁車式刮吸泥機廣泛應用于平流式沉淀池的污泥刮、吸。本刮吸泥機結構緊湊,工作可靠,并配有自動控制和過載保護系統、軌道間距4米以下刮吸泥機采用中間集中驅動。間距6米以上時采用兩端同步驅動。該機可以克服活性污泥比重小含水率高而難以刮集的困難,目前我公司生產的桁車式刮吸泥機分為斜板式(管)虹吸式吸泥機、不帶斜板(管)吸泥機和泵吸式吸泥機三種。
二、產品簡介
行車式吸泥機,用于污水處理廠、自來水廠平流沉淀將沉降在池底的污泥刮到泵吸泥口,通過泵吸,邊行走邊吸泥,然后將污泥排出池外,可以解除清理池底污泥之苦。
三、主要特點
1、本機采用桁架結構,比傳統結構重量大大減輕,選用熱鍍鋅防腐工藝加工處理,可確保5年內不銹蝕,與水接觸的部件使用304不銹鋼制作,使用壽命大大加長。
2、維護量小,配用動力小運行費用低;選泵合理,運行平穩可靠。
3、新型的傳動機構,避免兩端行走誤差。
4、行走輪為鋼輪,保證了使用壽命。
四、結構與原理

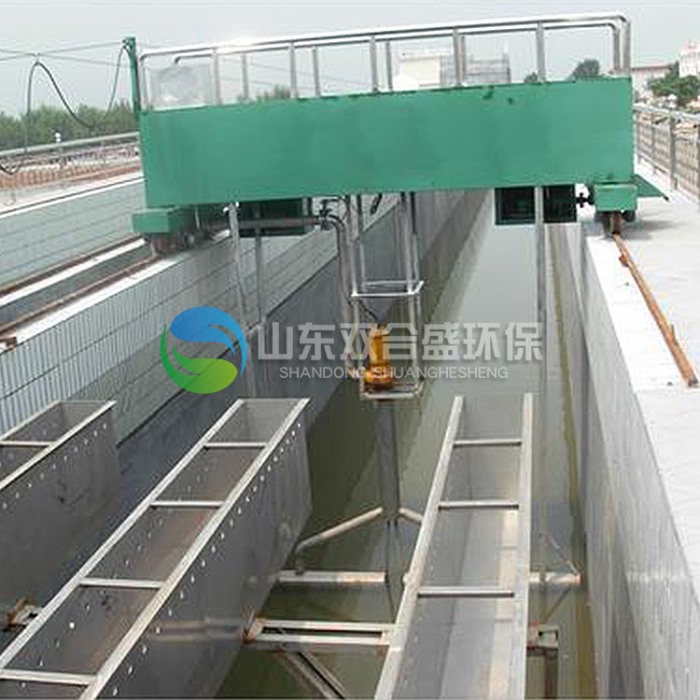

行車式吸泥機由1 工作橋、 2 驅動行走裝置、 3 吸泥系統、 4 撇渣裝置(選擇件)、 5 電控柜、6 虹吸發生器(虹吸方式)等組成。在斜管沉淀池中使用時,還需安裝池底吸泥架和吸泥吊架。本設備由四點支撐行走大梁橫跨在平流式沉淀池上,雙邊驅動,池兩邊均鋪設鋼軌,從池的一端運行到池子的另一端,邊行走邊吸泥,撞到行程控制,折返行走,回程吸泥,完成一個工作周期。
五、設備安裝
(一)注意事項
為便于吸泥機的正常運轉,安裝時必需使四個行走輪在矩形的兩條平行邊上。軌道鋼必須在矩形的兩條邊上且在同一個水平面上。
(二)安裝步驟
1、在平流池兩側壁頂預留軌道鋼預埋鐵,一米一塊,每塊預埋鐵上在兩端制作螺栓和壓板,以便于壓牢鋼軌。
2、將設備吊至平流池上,四個行走輪安放于鋼軌上,按基準線找平,校核安裝尺寸。
3、滑動電纜及電器安裝,將吊電纜用吊環傳入鋼絲繩,把鋼絲繩拉緊,固定在兩頭的立柱上。穿接主電纜,通電調試行走情況,安裝行程開關及觸碰塊,根據回車位安裝防掉車擋板。
4、試車,在安裝結束后空車運轉至少不間斷運行8小時,時刻檢查行車是否有掉軌現象,一經發現及時停車處理,防止設備掉入池中。
5、吸泥泵安裝,將吸泥泵安裝在工作橋上。
6、吸泥管和排泥管管道安裝,從吸泥泵的入口處開始自上往下安裝管道及吸泥嘴,吸泥嘴至池底距離為10~20mm。數臺吸泥泵匯總至一條出泥管道排入平流池外側污泥溝中。
7、接通吸泥泵電源。
8、進水試泵,在試車運行無問題后,向池內注水,水位要求高于吸泥泵泵頭30mm,邊進水邊開泵,觀察排泥口出水情況。
